이번 글에서는 서울 금천구 가산동 에이스하이앤드타워3차에서 진행했던 사무실 시스템 에어컨 설치 공사 현장을 정리해 보려고 합니다. 노출 천장 구조의 오피스였기 때문에, 배관 정리와 실내기 라인 마감이 특히 중요했던 프로젝트였습니다.
가산동 에이스하이앤드타워3차 사무실 현장 특징

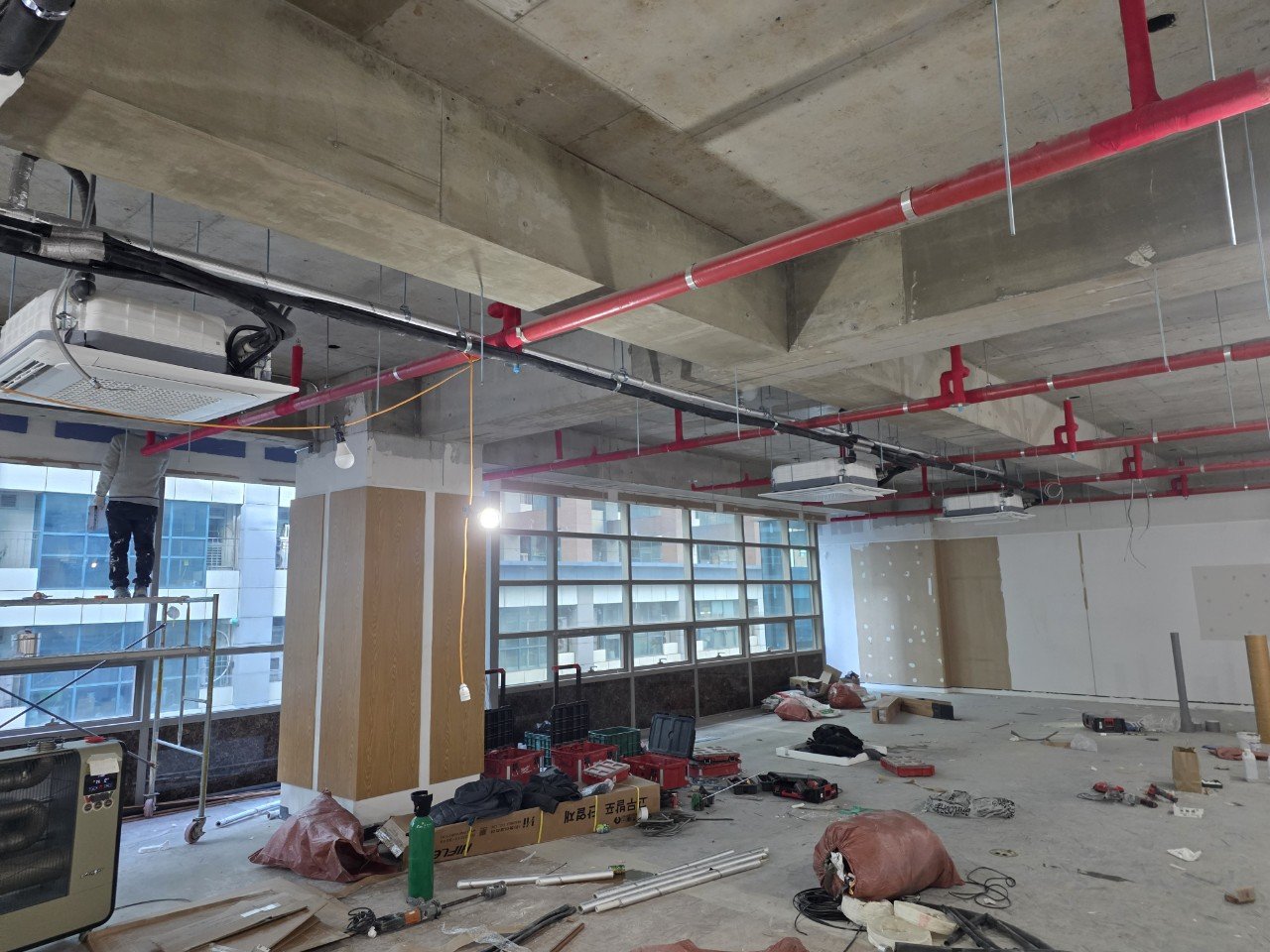

현장은 넓은 오픈 사무실 공간에 회의실과 휴게 공간이 함께 구성된 구조였습니다. 전체 천장은 백색으로 도장한 뒤 천장재 없이 노출로 마감하는 계획이었고, 그만큼 에어컨 실내기와 배관이 그대로 눈에 보이는 환경이었습니다.
노출 천장 사무실에서는 에어컨 본체와 배관, 행거까지 모두 인테리어 요소처럼 보이기 때문에, 일반 천장 매립형 시공보다 설계와 배치에 더 많은 신경을 써야 합니다. 이번 현장도 그런 부분을 집중적으로 고려해서 작업을 진행했습니다.
인원·발열량을 반영한 실내기 용량 및 위치 설계
설치에 앞서 먼저 사무실에서 근무하는 인원 수와 사용 예정인 장비의 발열량을 파악했습니다. 컴퓨터, 서버, 복합기 등에서 발생하는 열을 고려해 실내기 용량과 개수를 산출하고, 각 존별로 필요한 냉난방 성능을 나누어 설계했습니다.

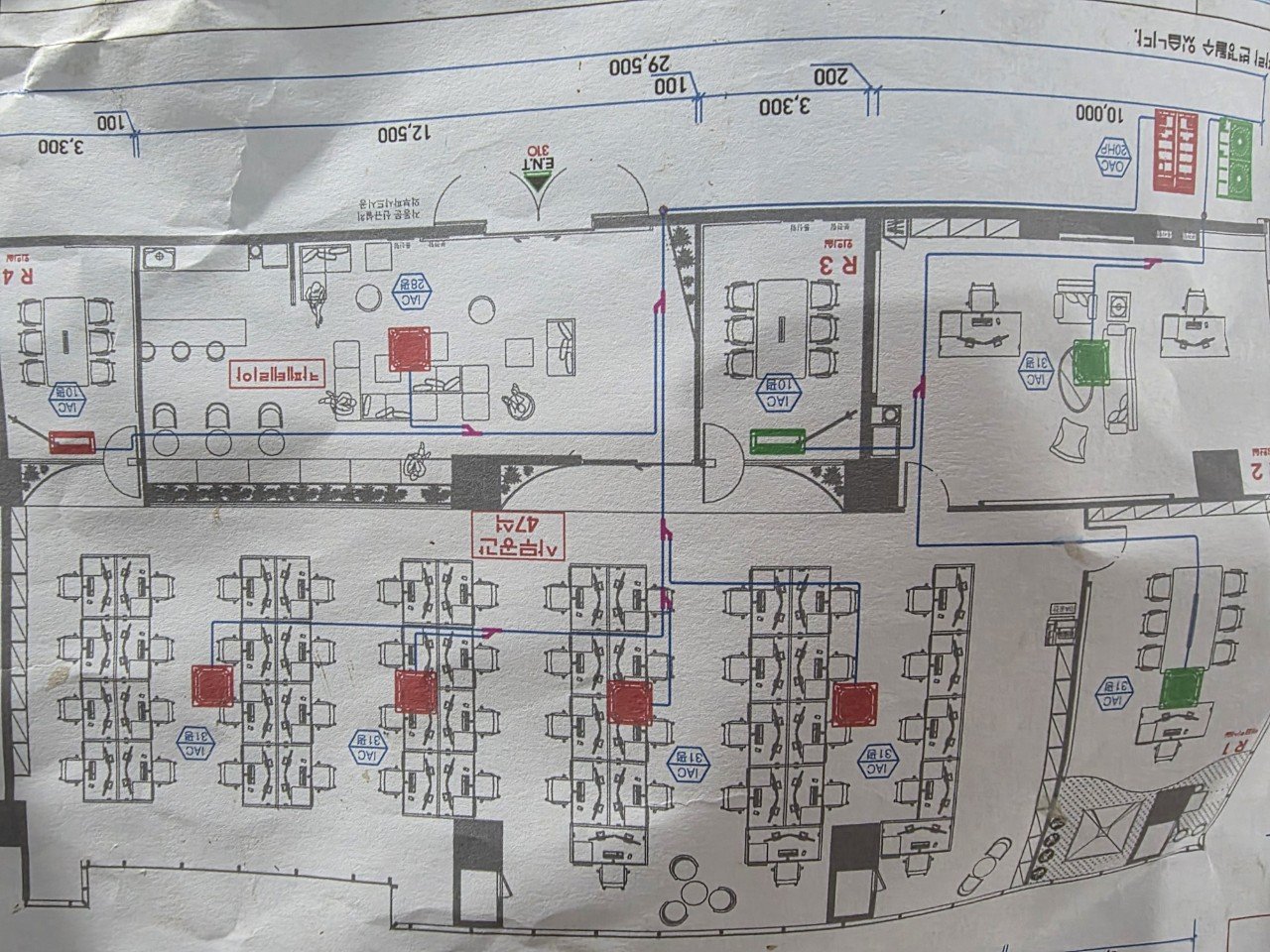

이후 도면을 기반으로 소방 배관, 전기 트레이, 조명 위치를 하나씩 확인하면서 실내기 위치를 조정했습니다. 노출 천장에서는 조금만 겹치더라도 시야에 어수선하게 보일 수 있기 때문에, 서로 간섭이 생기지 않도록 거리를 확보하는 것이 중요합니다.
실내기가 설치될 위치를 확정한 뒤에는 바람이 직접 인원에게 과도하게 닿지 않도록 토출 방향까지 고려해 배치를 잡았습니다. 업무 환경에 불편함이 없도록 풍량 분포를 미리 계산해 두는 과정입니다.
노출 천장에 맞춘 실내기 고정과 수평 맞추기

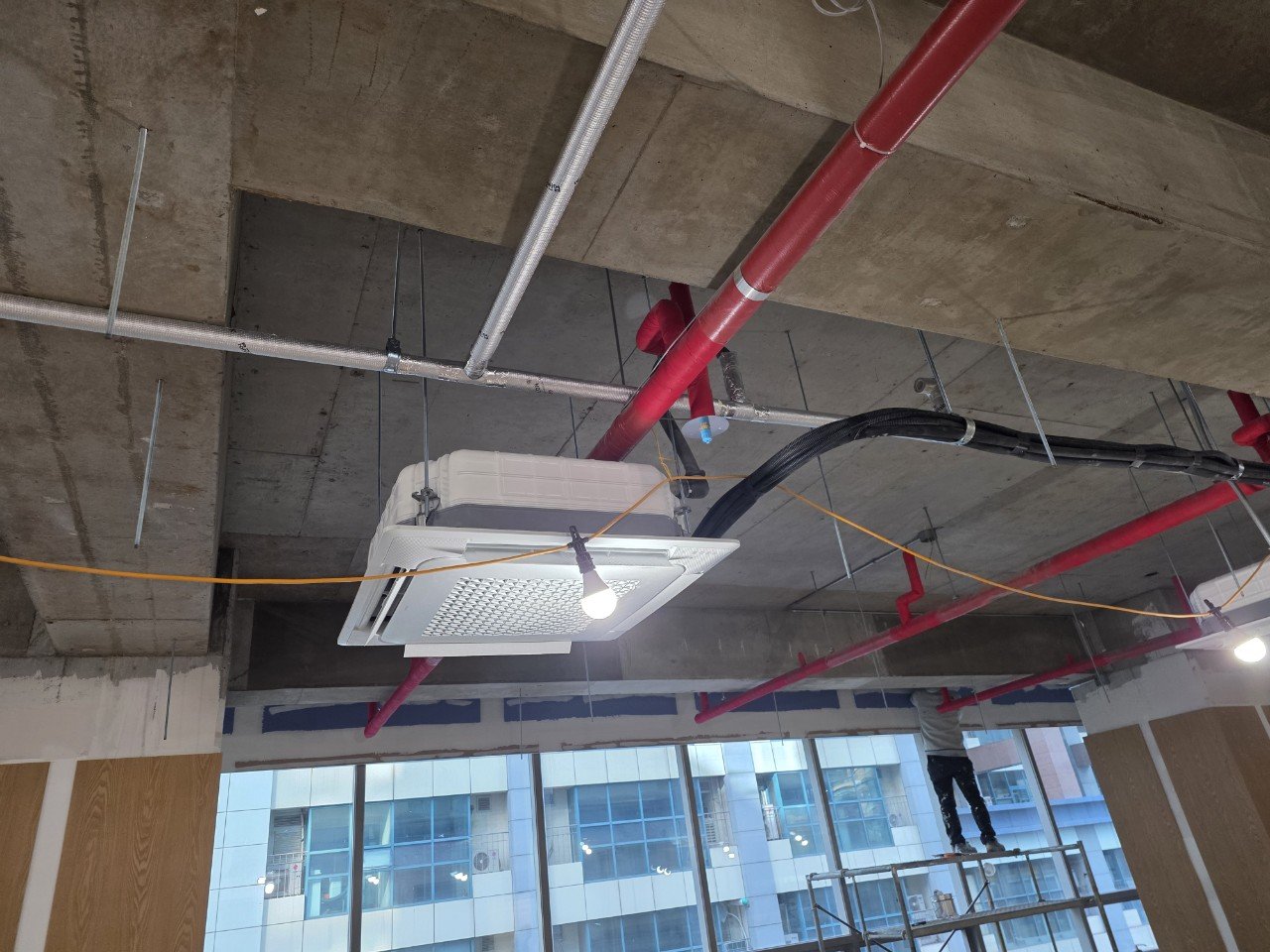

노출 구조에서는 실내기 하부가 그대로 드러나기 때문에, 정면에서 보았을 때 라인이 반듯해야 마감이 깨끗해 보입니다. 이를 위해 콘크리트 슬라브에 앙카를 박아 행거를 튼튼하게 고정한 후, 네 모서리를 수평계로 하나씩 맞춰가며 설치했습니다.
이렇게 설치해 두면 사무실에서 위를 올려다보았을 때 실내기와 천장 구조물이 일정한 라인을 이루게 되고, 전반적인 인테리어 완성도가 훨씬 좋아집니다. 단순히 냉난방 장비를 거는 수준이 아니라, 인테리어 요소를 배치한다는 생각으로 작업을 진행했습니다.
배관 정리와 결로·누수 방지 작업

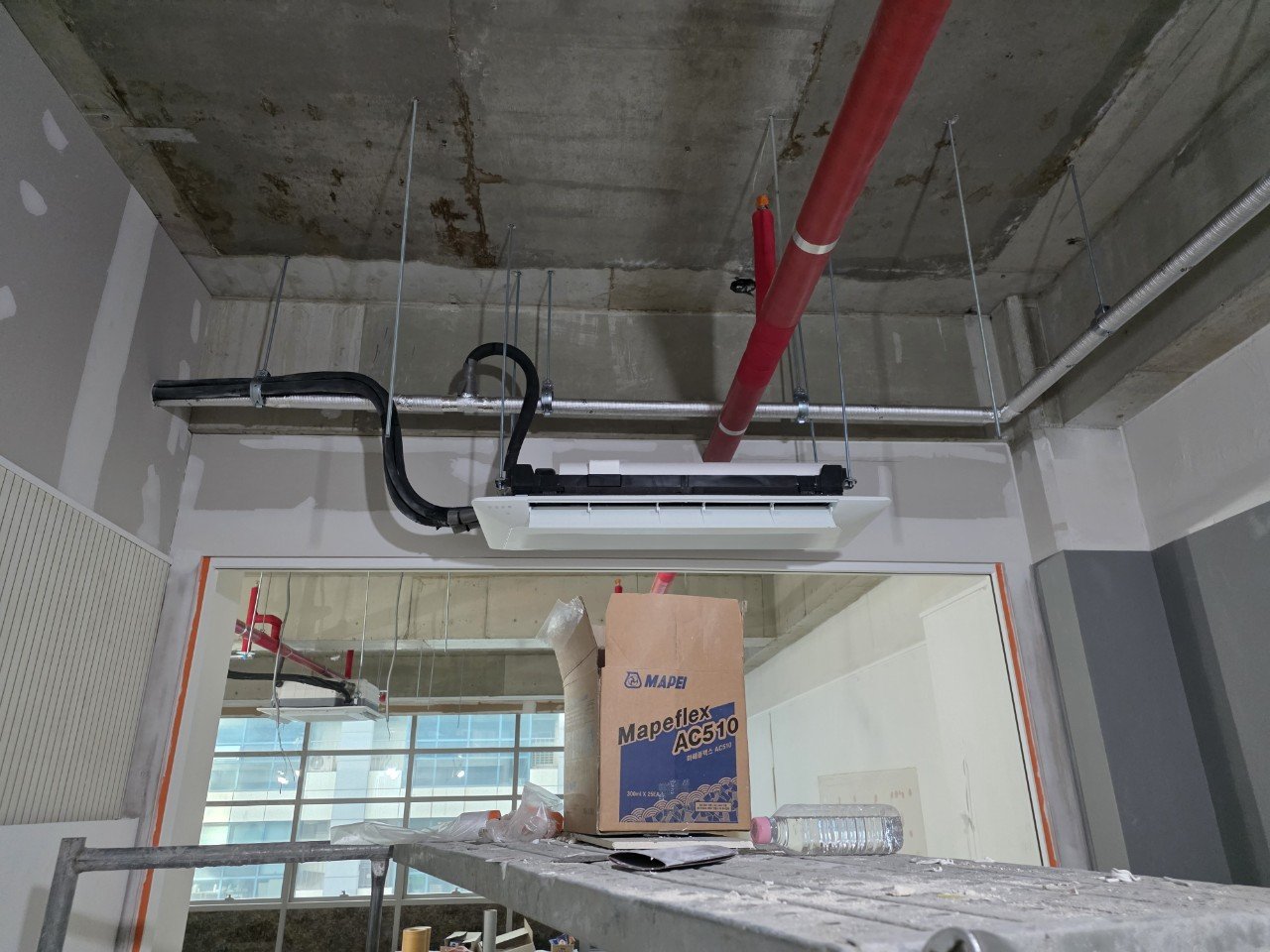

냉매 배관과 드레인, 전원선은 소방 배관과 최대한 평행하게 맞춰 한눈에 들어오도록 정리했습니다. 여러 라인이 뒤엉켜 보이지 않도록 일정 간격을 유지하며 묶어 주었고, 방향 전환이 필요한 구간은 각도를 맞춰 꺾어 주어 라인이 흐트러지지 않게 신경 썼습니다.
배관 정리가 끝난 뒤에는 단열재를 촘촘히 감고, 마감 테이프로 이음부를 꼼꼼히 처리해 결로와 누수 가능성을 줄였습니다. 특히 노출 배관이 많은 사무실은 단열 처리가 조금만 허술해도 물방울이 맺혀 보기에도 좋지 않고, 장기적으로는 주변 마감재에도 영향을 줄 수 있기 때문에 처음부터 신경 써서 작업하는 것이 중요합니다.
이런 정리 작업만 잘 되어 있어도 공사 이후 전체 인테리어가 정돈된 느낌을 주기 때문에, 현장 여건이 허락하는 선에서 최대한 깔끔한 라인을 만드는 것을 목표로 했습니다.
실외기실 배치와 냉매 배관 구성

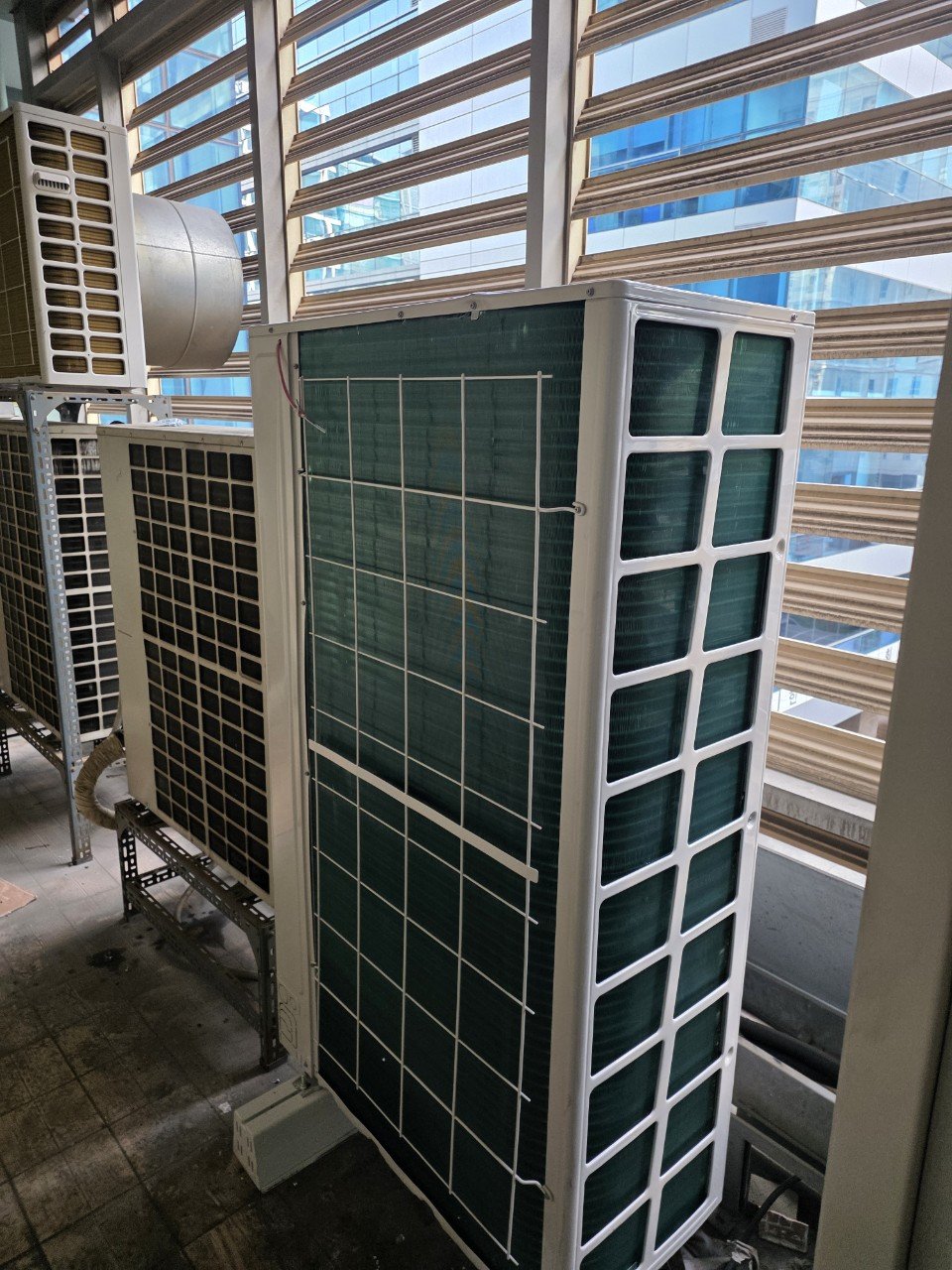

실외기실에는 대형 시스템 에어컨 실외기를 새로 배치했습니다. 우선 통풍이 원활한 위치를 선정해 열이 잘 빠져나갈 수 있도록 했고, 운전 시 발생하는 진동을 줄이기 위해 방진 패드를 사용해 베이스를 잡았습니다.
여러 대의 실내기로 냉매가 고르게 분배되도록 배관 길이와 동선을 맞춘 것도 중요한 부분이었습니다. 특정 실내기로만 냉매가 유리하게 흐르지 않도록 길이를 조정해 전체 시스템이 균형 있게 작동하도록 구성했습니다.
진공 작업, 누설 점검, 시운전 과정
설치가 모두 끝난 뒤에는 냉매 배관 내부의 수분과 공기를 제거하기 위한 진공 작업을 충분히 진행했습니다. 그다음 누설 점검을 통해 연결 부위에 이상이 없는지 확인한 뒤, 냉방과 난방 모두 시운전을 실시했습니다.
시운전 중에는 각 구역별 풍량과 온도 분포를 체크해 사무실 전 구간에 바람이 고르게 도달하는지 확인했습니다. 또한 운전 소음이 업무에 지장을 주지 않는 수준인지도 함께 살펴보았습니다.
결과적으로 오픈 사무실과 회의실, 휴게 공간까지 전반적으로 냉난방이 균일하게 작동했고, 소음도 조용한 편이라 근무 환경에 무리가 없다는 판단을 받을 수 있었습니다.
현장 담당자분의 소감과 마무리
공사 마무리 후 현장 담당자분께서 천장 배관과 실내기 라인이 정리된 모습이 만족스럽다며, 인테리어 공사까지 모두 끝나도 깔끔한 사무실 분위기가 유지될 것 같다고 이야기를 전해 주셨습니다.
노출 천장을 사용하는 오피스에서는 에어컨 설치 품질이 공간 전체 인상에 큰 영향을 주기 때문에, 이런 피드백을 들을 때 가장 보람을 느끼게 됩니다.
