평택 비전동 대형 상가, 노출 천장 시스템 에어컨 설치
서울·인천·경기 전 지역에서 가정용부터 업소용, 중대형, 천장형 냉난방기까지 시스템 에어컨 전문 시공을 진행하고 있는 OK시스템입니다.

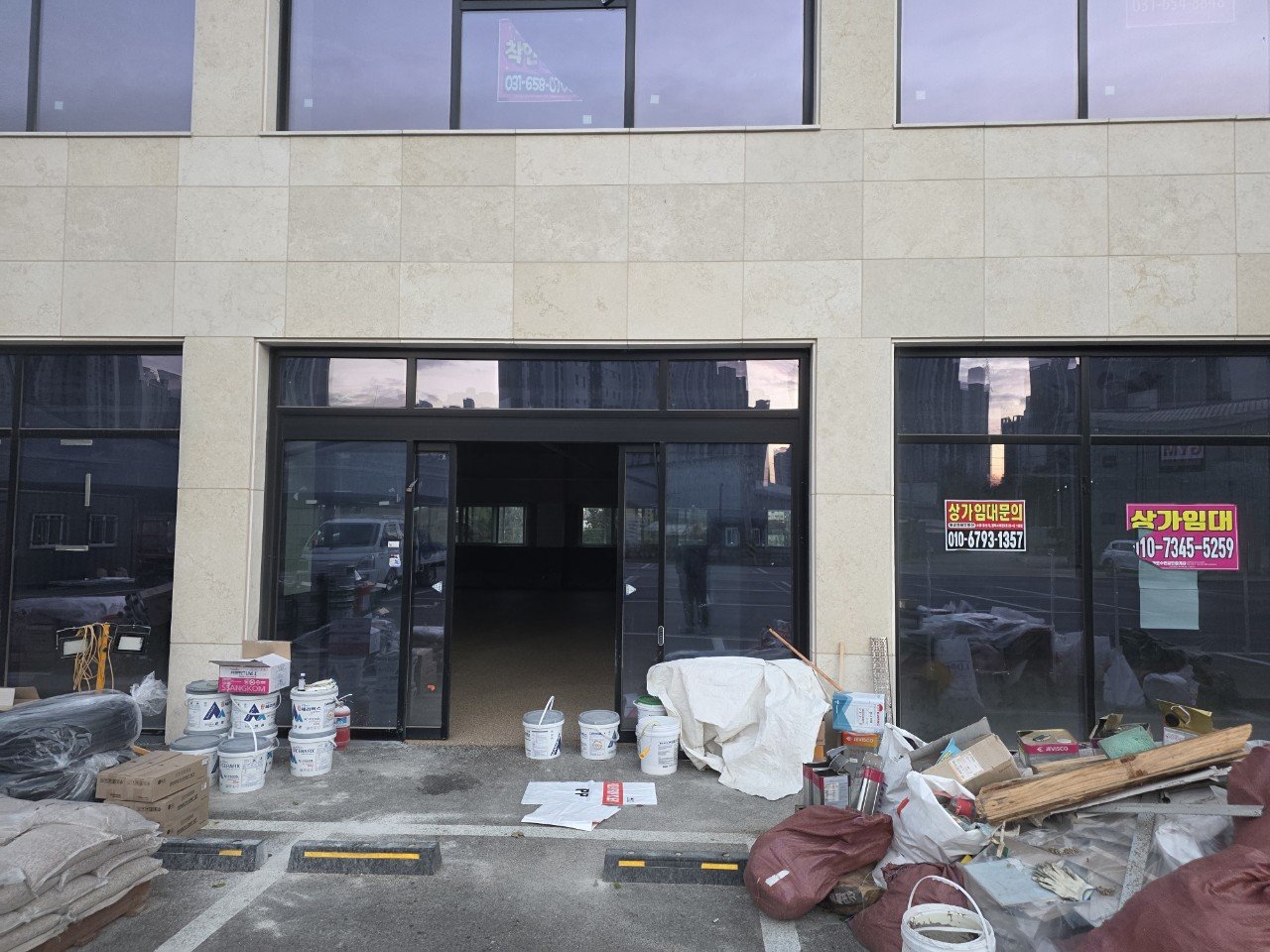

이번에는 평택시 비전동 대형 상가에서 진행한 노출 천장 시스템 에어컨 설치 현장을 정리해 보았습니다. 인테리어 공사가 한창인 상태에서 진행된 작업이라, 구조를 이해하고 배관 동선을 미리 잡는 과정이 특히 중요했던 현장이었습니다.
인테리어 전 단계, 노출 천장 구조 파악하기

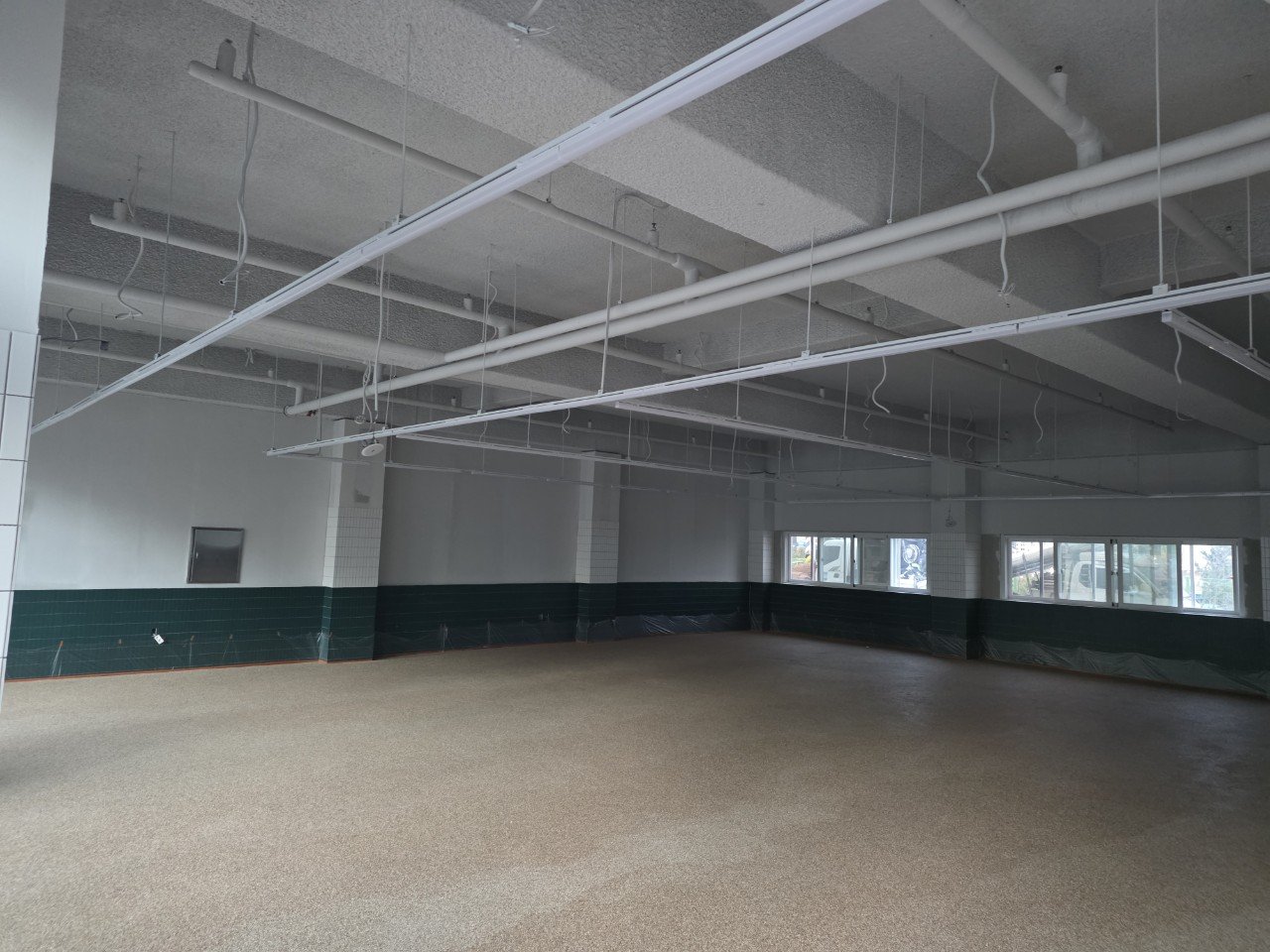

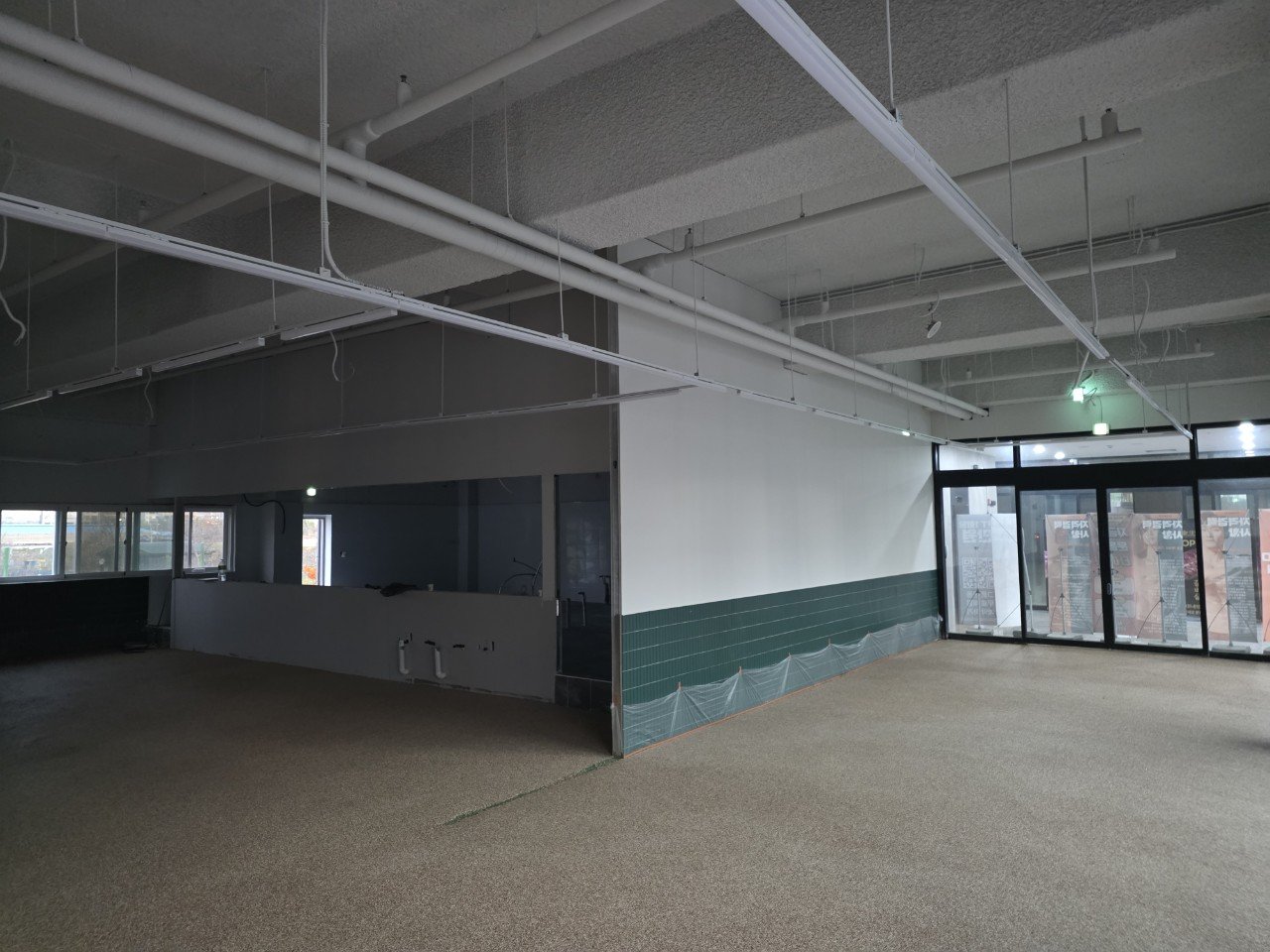

해당 상가는 넓은 홀 한 면이 통으로 트여 있고, 천장 마감이 전혀 되어 있지 않은 노출 천장 구조였습니다. 배관, 조명, 스프링클러가 그대로 드러나 있어 에어컨 배관과 실내기 위치가 인테리어에 미치는 영향이 상당히 큰 상황이었습니다.
노출 천장에서는 배관 라인과 실내기 배치가 그대로 눈에 보이기 때문에 처음 설계 단계에서 용량 산정과 레이아웃을 정확히 잡아 두어야 합니다. 이 과정이 깔끔한 마감과 추후 냉난방 효율을 좌우합니다.
도면을 기준으로 한 배관 라인 설계와 시공

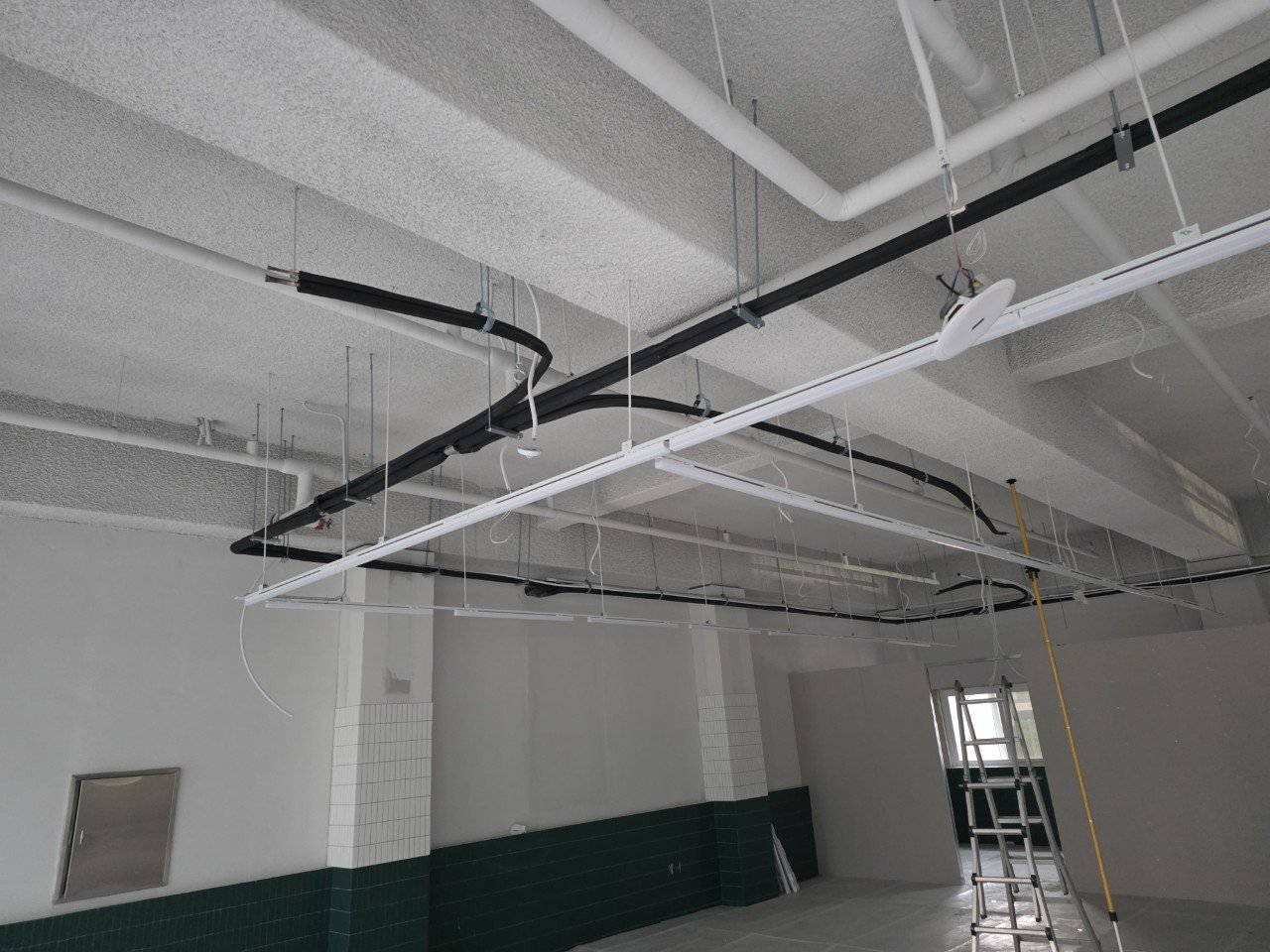

먼저 상가 도면을 바탕으로 실내 배관 라인을 계획하고, 천장 구조물에 전용 브라켓을 설치해 냉매배관과 배수 배관을 함께 포설했습니다.
배관에는 충분한 두께의 보온재를 꼼꼼하게 감아 결로가 맺히지 않도록 처리했고, 배수 배관은 역류 없이 자연 배수가 이루어지도록 경사도를 세심하게 맞췄습니다. 눈에 보이지 않는 부분이지만 실제 사용 중 물넘침이나 누수 문제를 예방하는 핵심 작업입니다.
고압 질소 압력 테스트로 누설 여부 점검

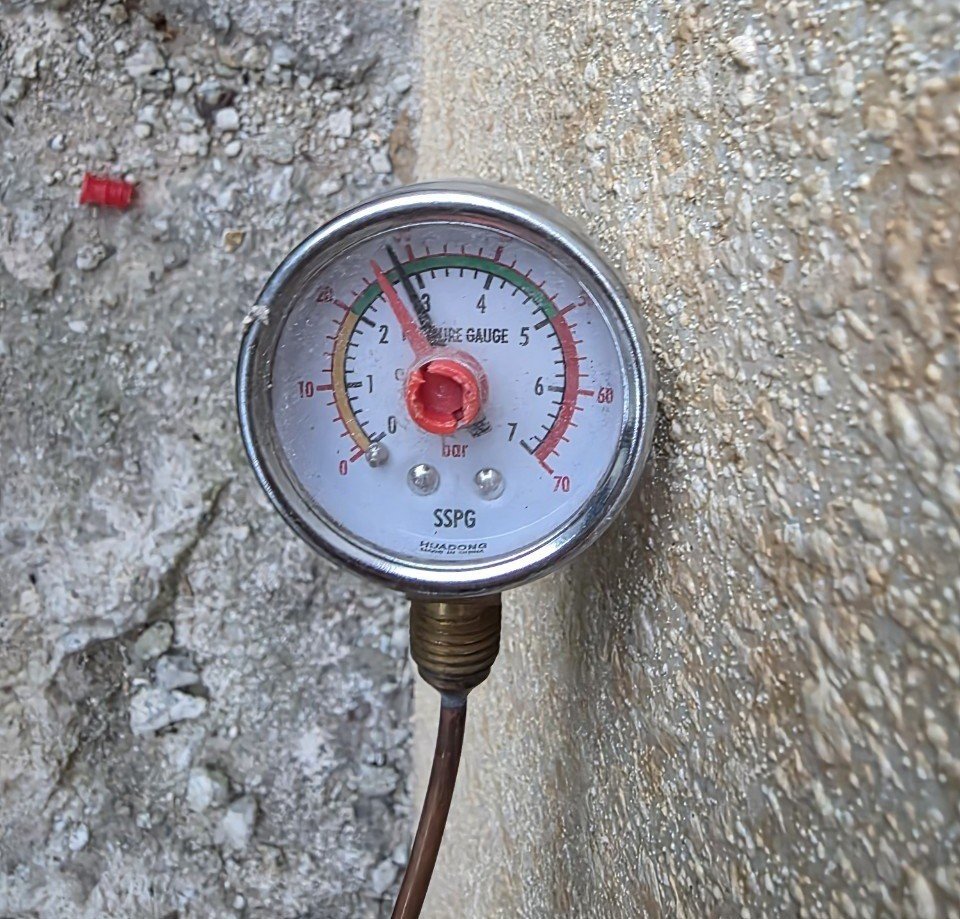

배관 시공이 완료된 후에는 고압 질소를 주입해 압력 테스트를 진행했습니다. 일정 시간 동안 게이지 바늘 변화를 관찰하면서 미세 누설이 있는 구간이 없는지 확인하고, 의심되는 부분은 바로 보완했습니다.
이 과정은 향후 냉난방 효율 저하나 냉매 가스 누설을 사전에 막기 위한 필수 절차로, 장기간 안정적인 운영을 위해 반드시 필요합니다.
대형 상가에 맞춘 전기 설비 구성

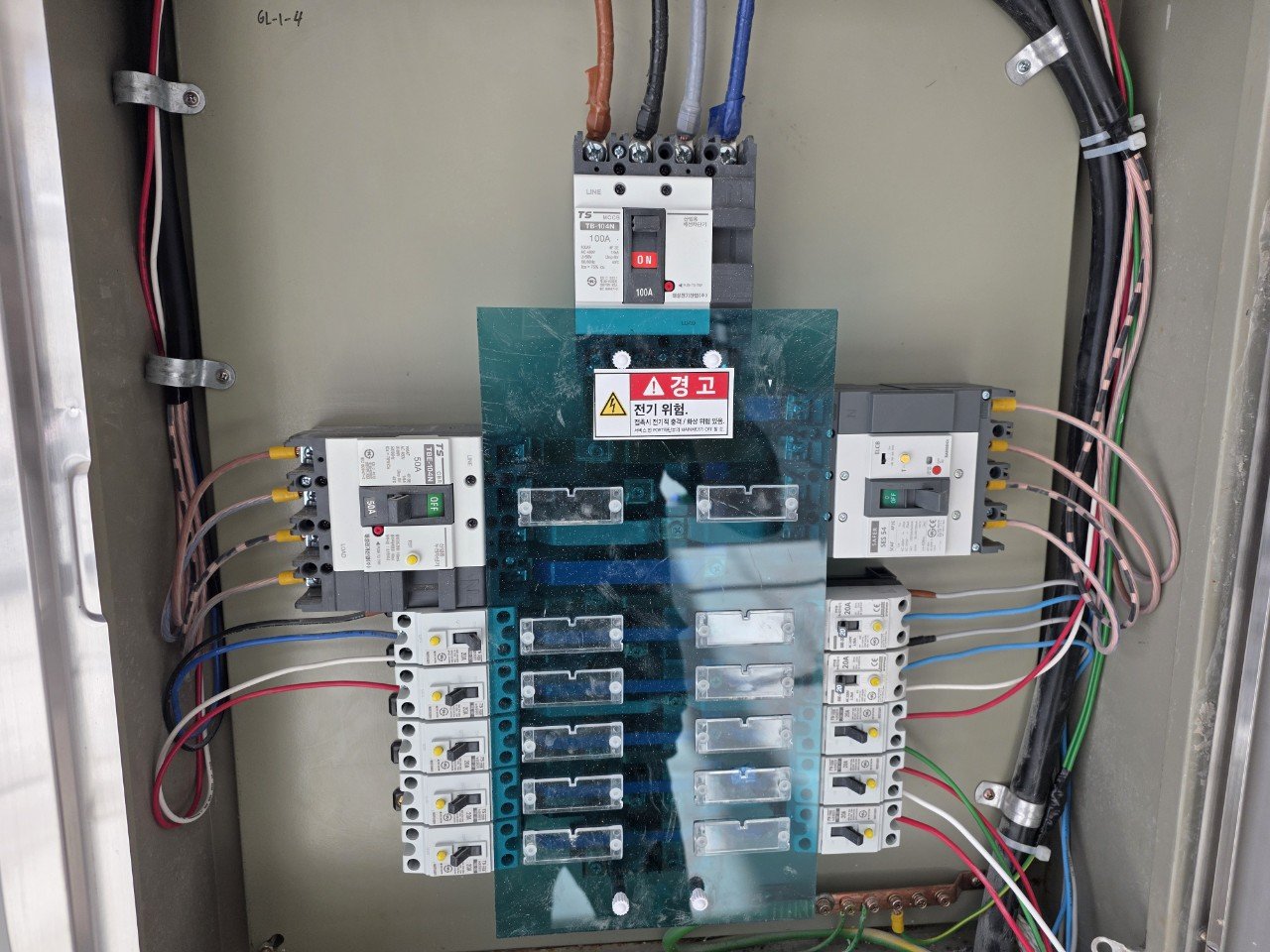

전기 작업에서는 분전반에서 에어컨 전용 회로를 구성하고, 실내기와 실외기가 각각 필요한 전원 용량을 충분히 확보해 주었습니다. 동시에 여러 대의 시스템 에어컨이 가동되는 대형 상가 특성상, 차단기 용량과 배선 규격을 현장 조건에 맞게 다시 정리해 과부하와 안전 문제를 예방했습니다.
전기 설비를 어떻게 구성하느냐에 따라 전체 시스템의 안정성과 수명이 달라지기 때문에, 용량 계산과 배선 정리는 현장마다 별도로 검토하고 있습니다.
노출 천장에 어울리는 천장형 실내기 배치

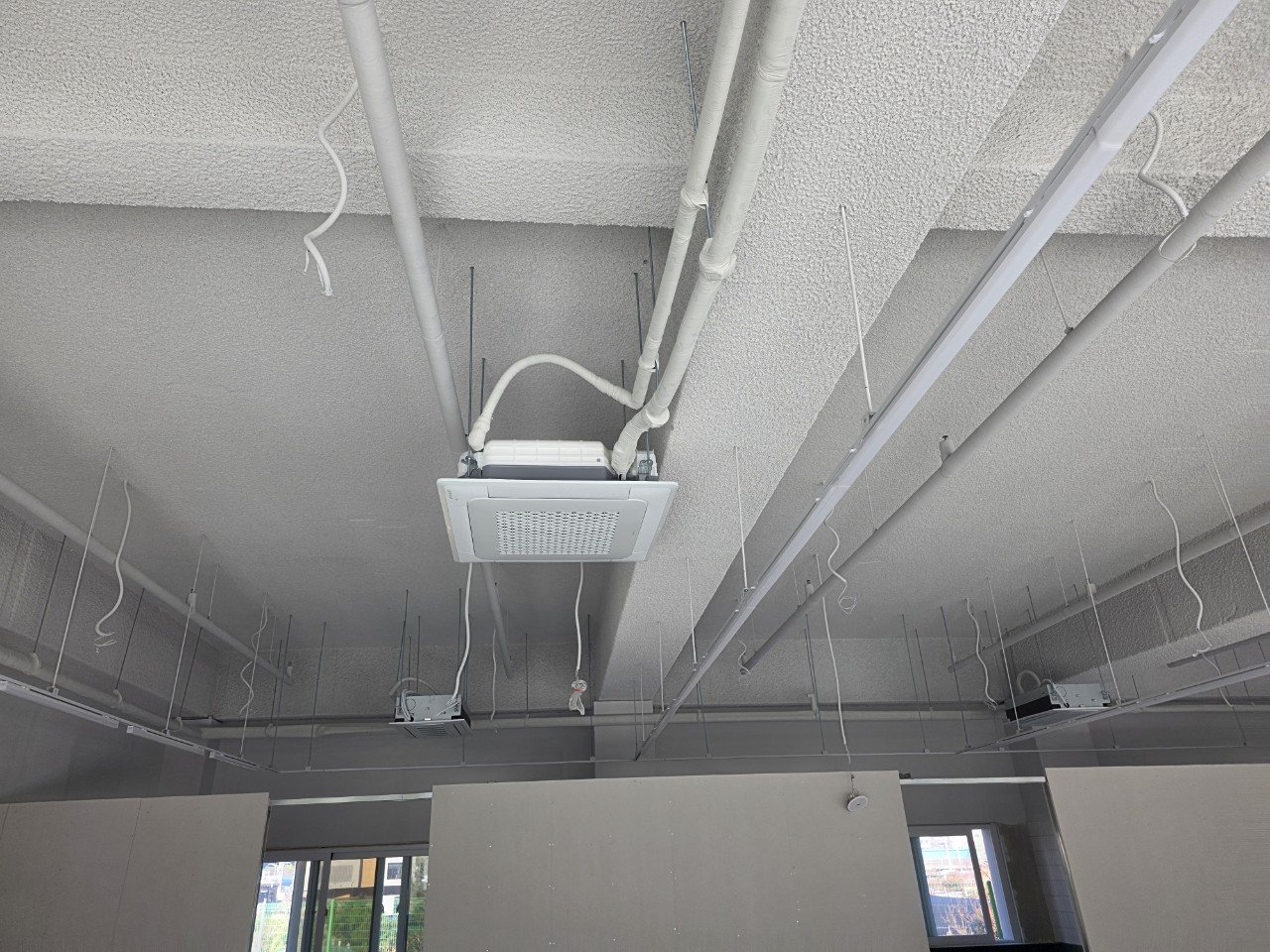

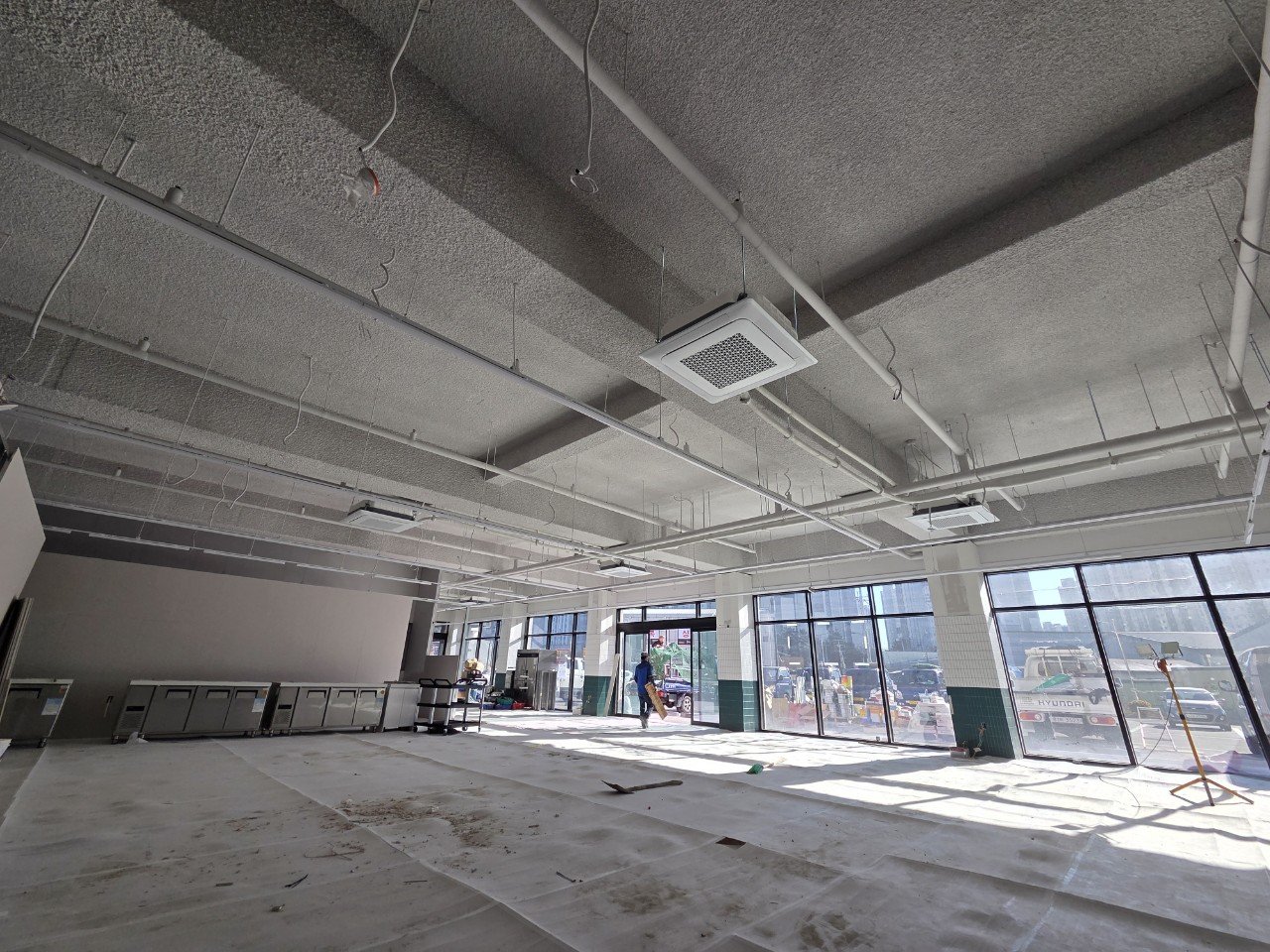

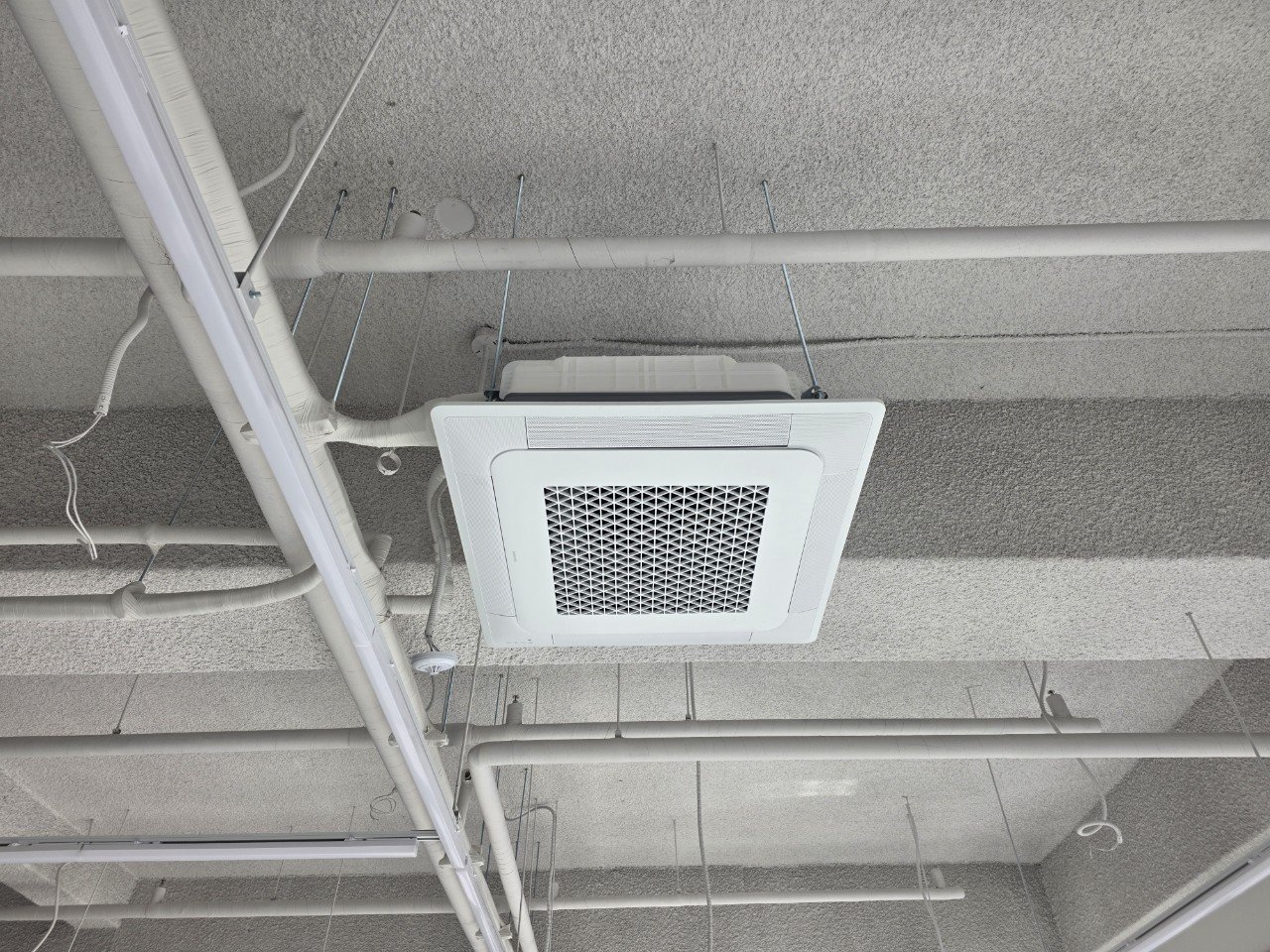

이후 천장에는 천장형 시스템 에어컨 실내기를 일정 간격으로 배치했습니다. 노출 천장 구조 특성상 실내기의 높이, 수평 상태, 배관 마감이 어떤 방향에서 보더라도 정돈되어 보이도록 한 번 더 점검했습니다.
배관을 가능한 한 정직한 라인으로 정리하고, 실내기의 위치도 인테리어 계획과 동선을 고려해 설치해 향후 상가에 어떤 업종이 입점하더라도 어색하지 않도록 구성했습니다.
멀티 실외기 배치와 외부 배관 정리

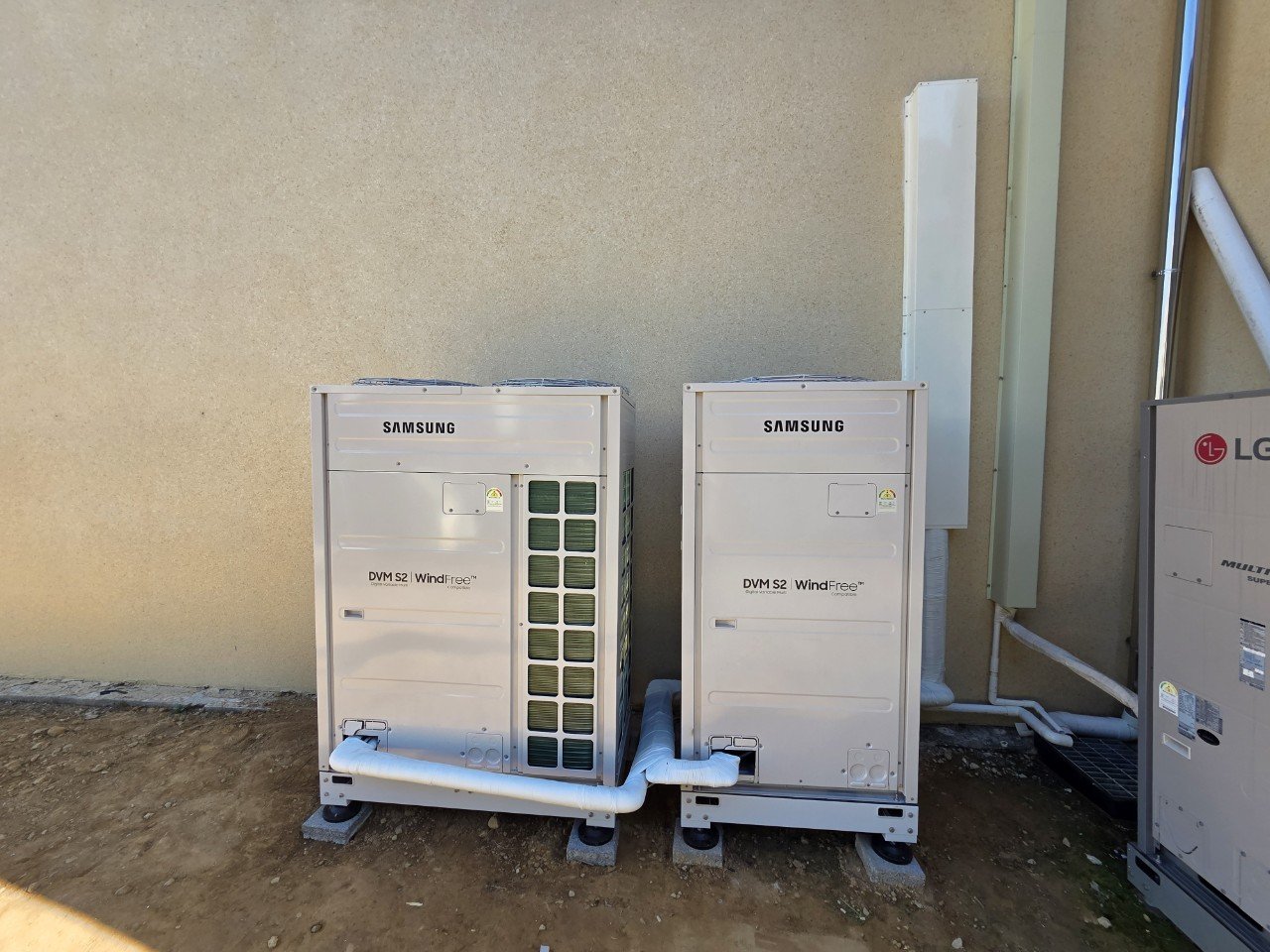

건물 외부에는 멀티 실외기를 나란히 배치해 통풍이 원활하고 유지보수 동선이 확보되도록 계획했습니다. 실외기 주변은 공기 흐름이 중요하기 때문에, 너무 밀집되지 않으면서도 관리가 편한 위치를 선택하는 것이 포인트입니다.
실외 배관과 드레인 라인 역시 외벽 색상과 잘 어울리도록 정리해, 기능뿐 아니라 외관까지 고려한 마감으로 마무리했습니다.
진공 작업과 시운전, 냉난방 상태 최종 확인
모든 설치가 끝난 후에는 진공 작업을 통해 배관 내부 공기와 수분을 제거하고, 시운전을 진행하며 넓은 홀 전체에 바람이 고르게 퍼지는지 확인했습니다.
여름철에는 시원하게, 겨울철에는 따뜻하게 사용할 수 있도록 냉난방 모드를 모두 점검해 운전 상태를 체크했습니다. 상가 내 어느 위치에서도 온도 차이가 크게 나지 않도록 공기 흐름을 확인하는 과정까지 마무리했습니다.
평택 비전동 상가 냉난방, 이렇게 준비했습니다
이번 평택 비전동 대형 상가 현장은 앞으로 어떤 업종이 입점하더라도 안정적으로 사용할 수 있는 냉난방 시스템을 갖추는 것을 목표로 진행한 시공이었습니다.
노출 천장 구조 특성상 배관과 실내기 마감이 그대로 드러나는 만큼, 설계 단계에서부터 꼼꼼한 계획과 검증이 이뤄졌고, 전기 설비와 외부 실외기 배치까지 현장 조건을 최대한 반영해 작업했습니다.
서울·인천·경기 시스템 에어컨 설치, 현장 맞춤으로 진행합니다
OK시스템은 이번 평택 비전동 대형 상가처럼 노출 천장 구조의 상가부터 카페, 음식점, 사무실, 일반 가정까지 다양한 공간에서 시스템 에어컨 설치와 교체를 진행하고 있습니다.
서울·인천·경기 지역에서 대형 상가 냉난방기 설치나 시스템 에어컨 교체를 계획 중이시라면, 현장 상황에 맞는 용량 설계와 배치 계획으로 안정적이고 효율적인 시스템을 구성해 드리겠습니다.
